  • 双头铣床STX-450
  • 双头铣床STX-450

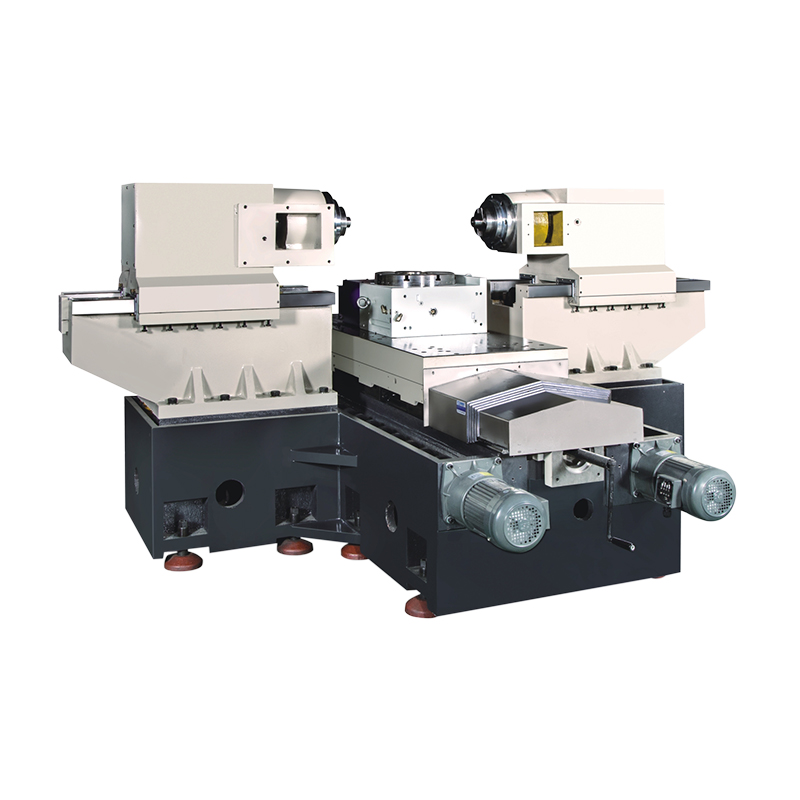

双头铣床STX-450

  • 工作台尺寸（mm）
    300*300
  • 加工精度（mm）
    尺寸公差±0.01/300 六面垂直±0.01/300
  • 主轴转速（r.p.m）
    50-800
  • 主轴功率（kw）
    7.5
  • 电力需求（kw）
    25
  • 占地面积（mm）
    2450×3200×2000
  • 技术支持
    方案提供
  • 售后服务
    7*24小时本土化服务
详细内容
产品特性

　　HGMC20RA、HGMC25RA、HGMC30RA系列定粱龙门式五面加工中心，是横梁固定、工作台移动、龙门框架式结构的五面加工机床

　　HGMC-RA系列机床配备有自动交换铣头的铣头库，适用于零件一次装夹，充分满足零件的五面加工需求>主轴采用450 x45Omm高性能的方滑枕,充分满足高刚性大扭矩切削的需求

　　机床标配有直铣头,可选配加长直铣头和直角铣头

　　全部铣头放置于铣头头库内，交换铣头时，铣头库推出铣头即可实现铣头的自动交换。可实现零件高效率的五面加工,其中直角铣头具有C轴自动分度功能,采用端齿盘结构,具有自动分度功能,分度单位2.5度


　　刀库采用50刀位的链式刀库，系统自动识别铣头的类型,立卧位置均可实现自动换刀,极大的提高生产效率

产品参数

型号
单位
STX-450

项目

　旋转台面尺寸
mm
300*300

最大加工尺寸
mm
650*650

最小加工尺寸
mm
16*16

加工精度
mm
尺寸公差±0.01/300

mm
六面垂直±0.01/300

工作台驱动马达
kw
3

工作台进给
mm/分
0-8000

工作台旋转速度
转/分
16

铣头主轴转速
转/分
50-800

铣头主轴功率
kw
7.5

铣头进出驱动电机
kw
2.3

旋转台驱动电机
kw
1.5

铣头左右速度
mm/分
0-8000

工件装夹方式
mm
龙门式油压夹具

排削方式
mm
螺旋式双排削

电力需求
kw
25

机床最大负载
Kg
500

机床重量 (约重)
Kg
6000

机床占地面积(长*宽*高）
mm
2450×3200×2000




产品配置


控制系统 标配 台湾宝元
台湾铣头 选配 Φ160皮带传动
工作台驱动滚珠丝杆 标配 5010
工作台导轨 标配 8滑块HGH35HA线规
铣头横向移动驱动滚珠丝杆 标配 4010
铣头进出导轨 标配 硬轨、淬火、贴塑
旋转台 标配 台湾伺服型250-5
铣刀盘 选配 160200选配
自动润滑系统 标配 XYZ三轴导轨自润滑
低压电气 标配 施耐德
水平螺栓及垫块 标配 1套
油压系统 标配 台湾油妍
工件垫块 标配 4+1
