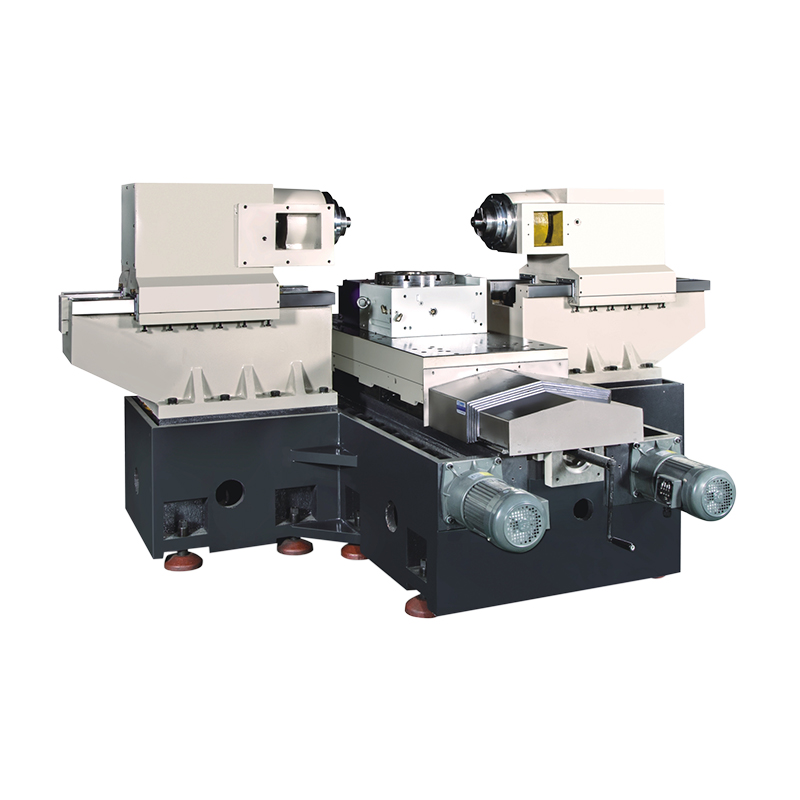

双头铣床STX-850

  • 工作台尺寸（mm）
    600*600
  • 加工精度（mm）
    尺寸公差±0.01/300 六面垂直±0.01/300
  • 主轴转速（r.p.m）
    50-800
  • 主轴功率（kw）
    11
  • 电力需求（kw）
    38
  • 占地面积（mm）
    5800*5500*2500
  • 技术支持
    方案提供
  • 售后服务
    7*24小时本土化服务
详细内容
产品特性
　　HGMC20RA、HGMC25RA、HGMC30RA系列定粱龙门式五面加工中心，是横梁固定、工作台移动、龙门框架式结构的五面加工机床
　　HGMC-RA系列机床配备有自动交换铣头的铣头库，适用于零件一次装夹，充分满足零件的五面加工需求>主轴采用450 x45Omm高性能的方滑枕,充分满足高刚性大扭矩切削的需求
　　机床标配有直铣头,可选配加长直铣头和直角铣头
　　全部铣头放置于铣头头库内，交换铣头时，铣头库推出铣头即可实现铣头的自动交换。可实现零件高效率的五面加工,其中直角铣头具有C轴自动分度功能,采用端齿盘结构,具有自动分度功能,分度单位2.5度
　　刀库采用50刀位的链式刀库，系统自动识别铣头的类型,立卧位置均可实现自动换刀,极大的提高生产效率
产品参数
型号 单位 STX-850
项目
旋转台面尺寸 mm 600*600
最大加工尺寸 mm 850*850
最小加工尺寸 mm 60*60
加工精度 mm 尺寸公差±0.01/300
mm 六面垂直±0.01/300
工作台驱动马达 kw 4
工作台进给 mm/分 0-8000
工作台旋转速度 转/分 16
铣头主轴转速 转/分 50-800
铣头主轴功率 kw 11
铣头进出驱动电机 kw 2.3
旋转台驱动电机 kw 1.5
铣头左右速度 mm/分 0-8000
工件装夹方式 mm 龙门式油压夹具
排削方式 mm 螺旋式双排削
电力需求 kw 38
机床最大负载 Kg 25000
机床重量 (约重) Kg 10000
机床占地面积(长*宽*高） mm 5800*5500*2500


产品配置
控制系统 标配 台湾宝元
台湾铣头 选配 Φ200皮带、齿轮传动
工作台驱动滚珠丝杆 标配 5010
工作台导轨 标配 8滑块HGH45HA线规
铣头横向移动驱动滚珠丝杆 标配 4010
铣头进出导轨 标配 硬轨、淬火、贴塑
旋转台 标配 台湾伺服型500-5
铣刀盘 选配 250300选配
自动润滑系统 标配 XYZ三轴导轨自润滑
低压电气 标配 施耐德
水平螺栓及垫块 标配 1套
油压系统 标配 台湾油妍
工件垫块 标配 4+1
