  • 精铣机床JX1225
  • 精铣机床JX1225

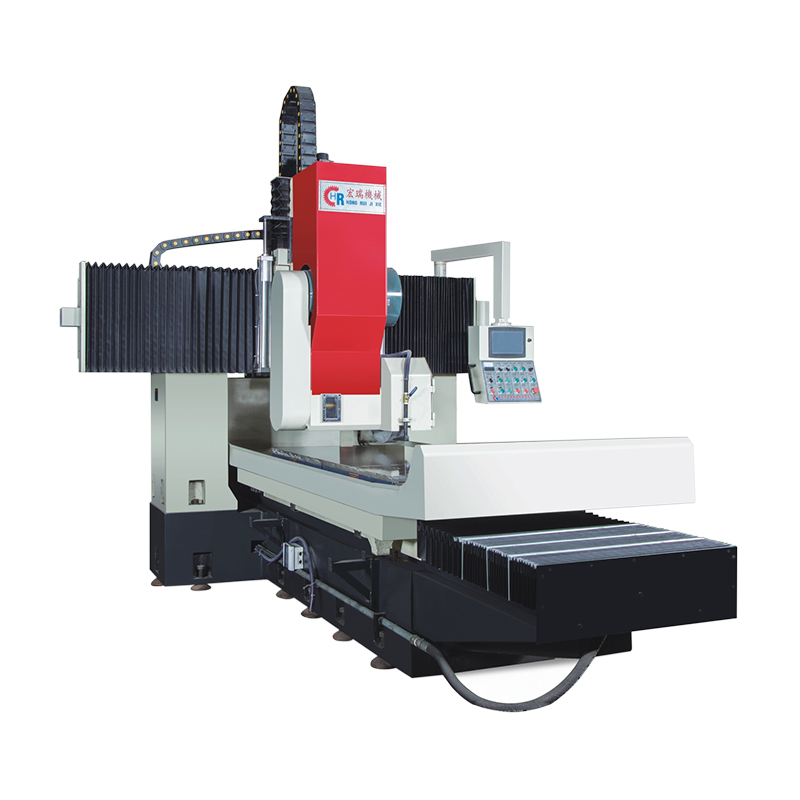

精铣机床JX1225

  • 工作台尺寸（mm）
    1200*2500
  • 加工精度（mm）
    0.02/米
  • 主轴转速（r.p.m）
    6段、9段选配
  • 主轴功率（kw）
    9.3-11选配
  • 电力需求（kw）
    18
  • 占地面积（mm）
    7000×3300×3000
  • 技术支持
    方案提供
  • 售后服务
    7*24小时本土化服务
详细内容
产品特性

　　HGMC20RA、HGMC25RA、HGMC30RA系列定粱龙门式五面加工中心，是横梁固定、工作台移动、龙门框架式结构的五面加工机床

　　HGMC-RA系列机床配备有自动交换铣头的铣头库，适用于零件一次装夹，充分满足零件的五面加工需求>主轴采用450 x45Omm高性能的方滑枕,充分满足高刚性大扭矩切削的需求

　　机床标配有直铣头,可选配加长直铣头和直角铣头

　　全部铣头放置于铣头头库内，交换铣头时，铣头库推出铣头即可实现铣头的自动交换。可实现零件高效率的五面加工,其中直角铣头具有C轴自动分度功能,采用端齿盘结构,具有自动分度功能,分度单位2.5度

　　刀库采用50刀位的链式刀库，系统自动识别铣头的类型,立卧位置均可实现自动换刀,极大的提高生产效率
产品参数

型号
单位
JX1225

项目



工作台面尺寸
mm
1200*2500

最大铣削长度
mm
3000

最大铣削高度
mm
1200

主轴鼻端至工作台中心
mm
400-1300

立柱进出移动量
mm
600

立柱进出移动速度
mm
480

立柱进出马达
kw
1.5

T型槽（宽×数×距）
mm
22×7×160

工作台驱动马达
kw
切削2.2快速5.5

工作台加工进给
mm/分
30-500无级调速

工作台快速进给

0-7500无级调速

铣头主轴转速
r.p.m
6段、9段选配

铣头主轴功率
kw
9.3-11选配

铣头进出马达
HP
1/4HP

铣头进出速度
mm/分
290

铣头升降马达
kw
1.5

铣头升降速度
mm/分
3000

设计加工精度
mm
0.02/米

主轴锥孔
NO.
NT50/7:24

电力需求
kw
18

机床最大负载
Kg
8000

机床重量 (约重)
Kg
18000

机床占地面积(长*宽*高）
mm
7000×3300×3000


产品配置
分度转台 选配 450*450-1200*1200
工作台驱动滚珠丝杆 标配 6310
立柱移动滚珠丝杆 标配 5010
铣头横向移动驱动丝杆 标配 4006铣头标配
铣头垂直移动驱动滚珠丝杆 标配 5010
XY两轴导轨 标配 高频淬火、贴塑
台湾刀盘 选配 545-10"   Φ250
自动润滑系统 标配 XYZ三轴导轨自润滑
低压电气 标配 施耐德
水平螺栓及垫块 标配 1套
台湾铣头 选配 6段、9段选配
四轴数显 选配 万豪
龙门油压夹具 选配 5T
